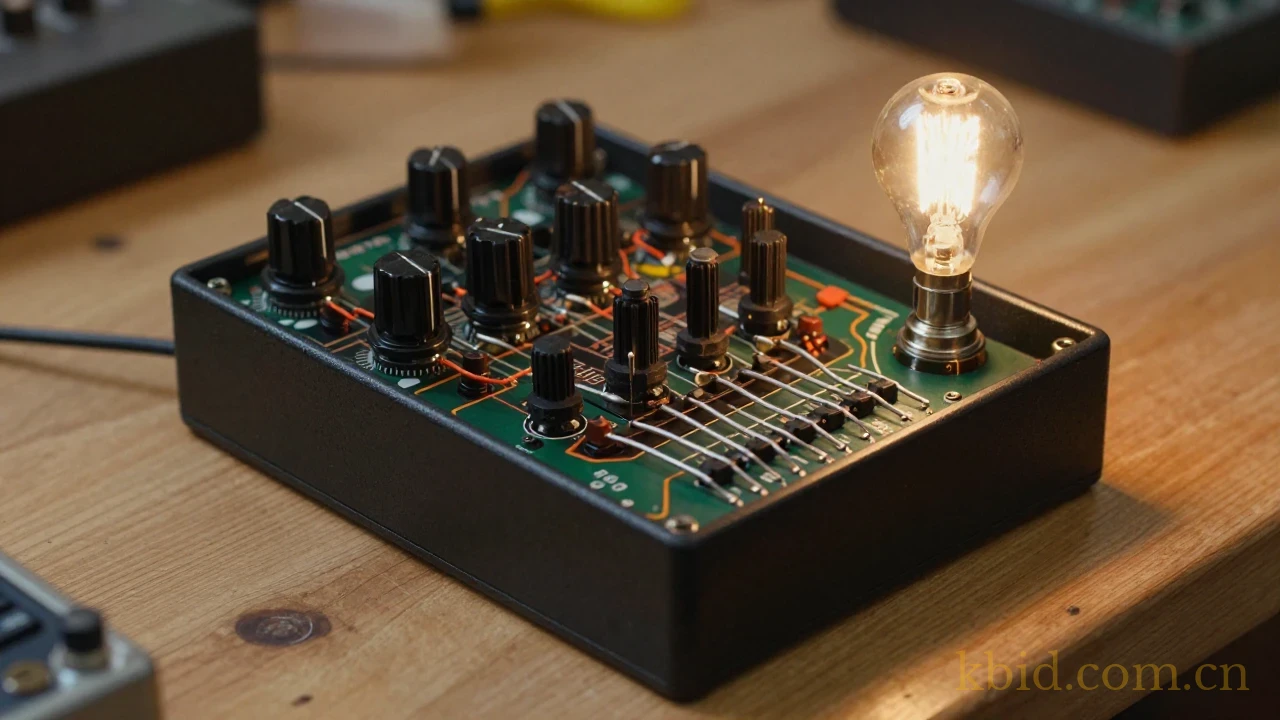

拆开一台上世纪60年代的经典颤音效果器，你会发现里面没有复杂的数字信号处理芯片，甚至连晶体管都寥寥无几。真正让吉他发出那种如同水下般迷幻、吞吐声效的，是一组看似简陋的级联滤波网络，以及一颗随着节奏闪烁的旧式灯泡。这种模拟架构的设计之精妙，至今仍是音频工程领域研究的经典案例。
光耦合与级联移相网络
原始的模拟颤音效果器本质上是一个时变四阶RC移相网络。音频信号进入电路后，会依次穿过由光敏电阻（LDR）和电容组成的级联移相滤波器。控制信号则来自一个低频振荡器（LFO），它驱动一颗阻流灯泡。
灯泡的亮度随LFO变化，进而改变光敏电阻的阻值。这种非电气的直接物理耦合，天然隔离了控制电压与音频路径，带来了极高的信噪比。当光敏电阻阻值随光强改变时，RC网络的截止频率发生动态偏移，导致信号在不同频段产生不同程度的相移。经过后续晶体管放大并反相叠加后，这些相移在特定频点相互抵消，形成了标志性的“陷波”效应，并在频谱上周期性扫频。
非线性响应：模拟架构的灵魂
数字插件如果只是画几个滤波器曲线在频谱上扫来扫去，声音往往干瘪刺耳，缺乏那种粘滞的“液体感”。问题出在线性假设上。
模拟颤音的魅力恰恰在于LDR的“迟滞效应”。光敏电阻在接收光照时阻值下降极快，但在失去光照后，阻值恢复却需要一段相对较长的时间。这种充放电时间常数的极度不对称，导致调制波形在实际上行和下行区间产生了非对称扭曲。说白了，它给原本规则的三角波或正弦波LFO加上了一层物理重力。
当LFO处于较低速率时，这种不对称产生的微调多普勒效应，正是David Gilmour音色里那种特有的旋转与漂浮质感。这种由物理器件容差引发的非理想特性，反而成了听觉上最讨喜的谐波激励。
滤波器拓扑的变体与逼近
在经典架构中，通过切换信号取出节点的位置，可以实现Chorus（合唱）与Vibrato（颤音）的切换。如果只取最后一级移相输出与原始信号混合，就是带有相位抵消的合唱效果；如果直接切断原始信号的直通路径，只输出经过四级移相的信号，便成了纯粹的颤音——此时信号只有相位延迟，没有振幅调制，却因移相产生了频域上的微调错觉。
现代数字算法要复刻这种架构，不能仅靠静态的IIR滤波器扫频。必须对光敏元件的充放电时间常数进行非线性物理建模，甚至要计算那颗旧灯泡灯丝的冷却延迟。只有当算法开始模拟物理器件的“迟钝”时，数字效果器才能真正继承模拟前辈的声学灵魂。
