投影映射（Projection Mapping）本质上是将二维图像通过几何校正投射到三维表面上，使光束“贴合”不规则结构，从而在建筑、舞台或装置上呈现出动态的视觉叙事。核心流程包括三维模型捕获、UV坐标展开、实时畸变校正以及光栅化渲染，常借助OpenGL或DirectX的顶点着色器在GPU上完成矩阵运算，延迟低至毫秒级，能够同步音乐节拍或现场传感器数据。

关键技术环节

空间扫描：激光测距或结构光相机生成点云，随后通过ICP算法对点云进行配准，得到精确的三维网格。
坐标映射：将视频帧的UV坐标映射到网格顶点，利用透视投影矩阵实现像素到表面的逆向投射。
实时校正：现场摄像头捕捉投影偏差，反馈给控制软件进行微调，误差控制在0.5°以内。
多投影融合：边缘融合算法通过梯度混合曲线平滑交叉区域，实现无缝宽屏或360°全景。

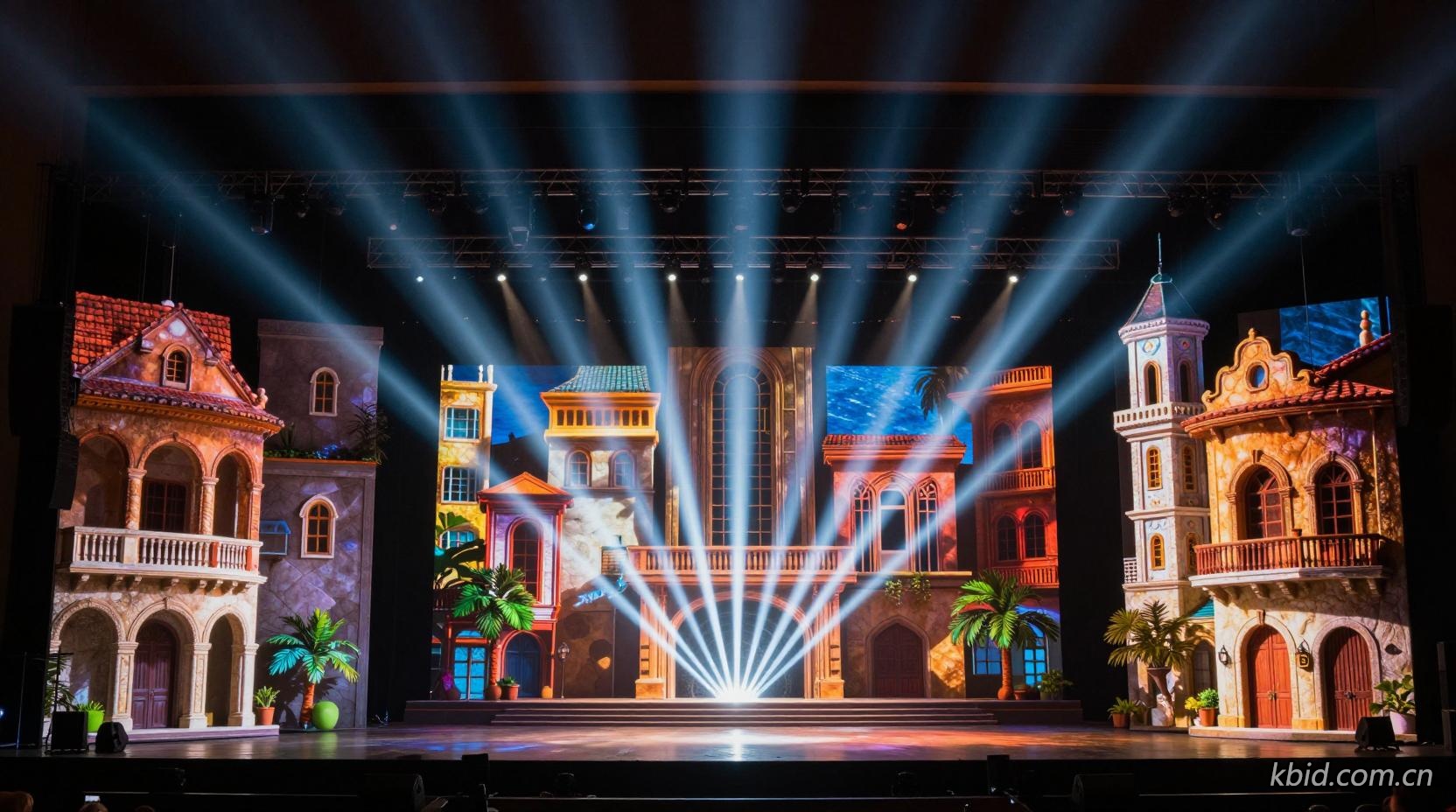

在大型演出中，这套链路的可靠性直接决定了现场效果的完整度。以2019年东京国际动漫展（AnimeJapan）为例，主舞台采用了12台4K投影仪，覆盖约300平方米的多面立体结构。通过自研的投影映射平台，现场仅用5分钟完成全场校准，系统平均帧率保持在120FPS，观众在高潮段落看到的“巨龙破墙而出”视觉效果，实际上是4.2TB的纹理数据在GPU上即时拼接的产物。

现场操作的实战技巧

预先在CAD中建立投射面模型，导入映射软件后生成对应的网格文件，避免现场手绘。
使用DMX或Art-Net将灯光控制台与投影机同步，光强变化可驱动视频亮度，实现“灯光即画布”。
把音频分析（FFT）结果映射到素材的时间轴或滤镜参数，现场节拍一变，画面即随之抖动，观感更具冲击力。

技术的突破让投影映射不再是“花里胡哨”的噱头，而是成为大型演出叙事的关键环节。想象一场在废弃仓库里进行的电子音乐节，投影机把钢梁、管道甚至水汽全都纳入画布，观众仿佛置身于流动的光之隧道；再看2022年北京光影节的“星河倒影”，全场约8000平方米的水面被实时渲染的星云覆盖，光线在水波上折射出层层光晕，观者的惊呼声几乎淹没了现场的低音鼓点。
